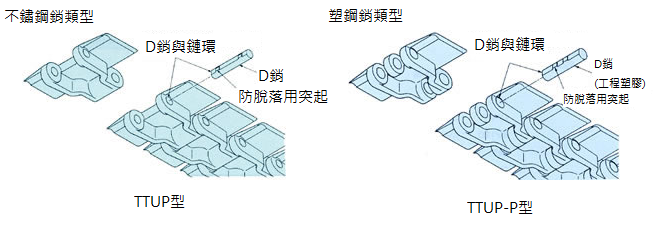

TTUP系列

● TTUP型 (不鏽鋼銷)：詳細 (簡體中文)   2D CAD檔

● TTUP-P型 (塑鋼銷)：詳細 (簡體中文)   2D CAD檔 (同TTUP型)

• 曲線輸送用塑鋼頂板鏈條標準型，結構簡單、清洗方便
• 最小側彎半徑600mm
• 可與TPS型及TPU型等使用相同的鏈輪，實現零部件共用

      ▋構造

-------------------------------------------------------------------------------------

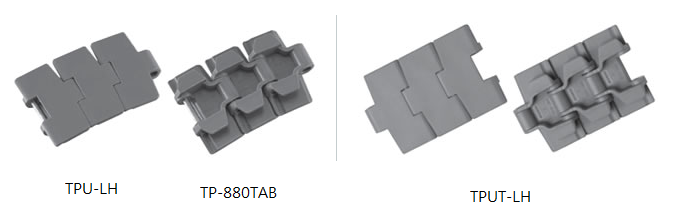

TPU-LH/TPUT-LH系列

● TPU-LH型   詳細 (簡體中文)  2D CAD檔
　(鍊條寬度114.3mm、頂板厚度4.0mm)

● TP-880TAB型   詳細 (簡體中文)  2D CAD檔 (同TPU-LH型)
 　(鍊條寬度82.6mm、頂板厚度4.0mm)

● TPUT-LH型   詳細 (簡體中文)  2D CAD檔 (同TPU-LH型)
 　(鍊條寬度82.6mm/114.3mm、頂板厚度4.8mm)

• 帶防浮起附件，可防止在拐角部或上升/下降輸送機的浮起所造成的板面損傷

    ▋構造

--------------------------------------------------------------------------------------

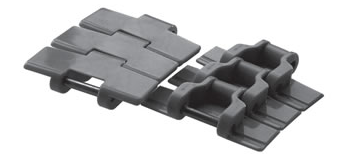

 TTUPS型   詳細 (簡體中文)  2D CAD檔

• 容許張力為TTUP型的1.8倍，適用於大負載設備
• 頂板寬度大，可有效輸送大型物件
• 不鏽鋼銷類型

      ▋構造

--------------------------------------------------------------------------------------

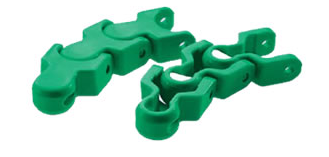

TP-50UNS型   詳細 (簡體中文)  2D CAD檔

• 側彎半徑?。≧＝150）。佈局自由，適用於狹窄空間的輸送
• 容許張力大，適用于高負載的設備
• 可使用TPUN型鏈輪

      ▋構造

--------------------------------------------------------------------------------------

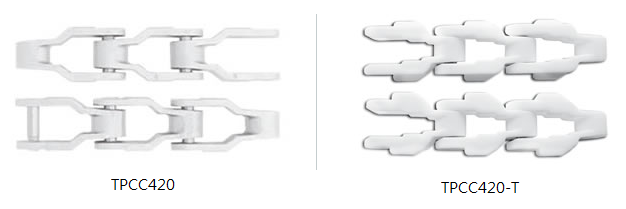

TPCC420系列

● TPCC420型      詳細 (簡體中文)  2D CAD檔

● TPCC420-T型   詳細 (簡體中文)  2D CAD檔 (同TPCC420型)

• 交錯形狀，結構簡單，適用於箱體等的輸送
• TPCC420-T型為帶防浮起附件

     ▋構造
